当前位置:首页 > 产品展示 > AK-T1008系列

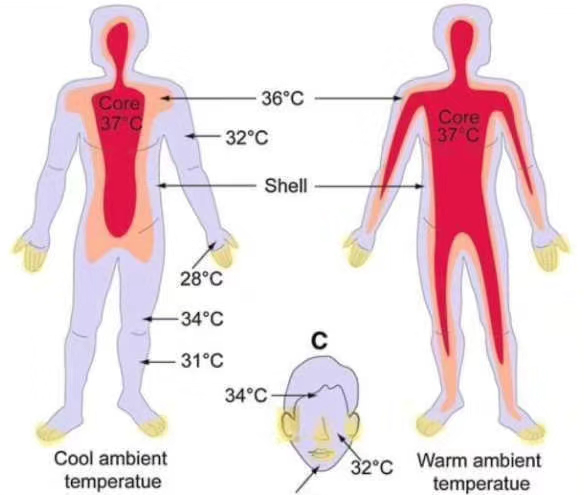

人体发热快速筛查系统是在检验检疫的过程中快速筛查发热人群的一种技术手段。原理是利用热成像装置吸收人体表面发出红外辐射(俗称红外线)转换为可视化图像(热力图),通过对热力图像的数据多维分析并结合可见光识图像别技术,能有效且快速的排查出画面中温度异常的人群。
1.系统概述
人体发热快速筛查系统是在检验检疫的过程中快速筛查发热人群的一种技术手段。原理是利用热成像装置吸收人体表面发出红外辐射(俗称红外线)转换为可视化图像(热力图),通过对热力图像的数据多维分析并结合可见光识图像别技术,能有效且快速的排查出画面中温度异常的人群。
2.系统优势
安星的人体发热快速筛查系统 具备传统检疫筛查手段无可比拟的技术优势:能数量级提升检疫站点的检疫出行人员的通行效率,尤其在现在疫情人传人严峻形势下,能大量避免了被筛查人员聚集性排队的高风险情况;智能在线测温预警,系统启动后智能对发现温度人员会自动发声报警,无需操作人员实时观测温度数据,可减少检疫人员投入与对人员素质的依赖,避免操作人员因大量重复的工作疲劳造成失误。快速精准标定在人群中高风险发热的个体,无需逐一排查提高了检疫安全的距离,降低了工作人员受感染的风险。
系统的使用不一定需要黑体,高精度的黑体是实时校准重要参照物,但在疫情形势严峻的情况下,黑体作为短缺物资往往没法配给到所有应用的场所,我们也提供无需黑体的技术方案。我们的系统提供了基于机器机器学习算法+FPGA+Hi主控,在没有黑体的情况下最大程度地做到人体温度修复和补偿,测量精度同样能达到±0.3℃,优点是能够高速实施高速在任意场景落地布放,非常适合应急场景和大人流场景,缺陷是每天根据环境温度的变化,要调整一次到两次参数。
3.系统组成
深圳安星的人体发热快速筛查系统由在线式人体测温红外热成仪器(AK-T1008)、三角架、高精度黑体炉、便携式笔记本电脑、AK-TS100智能热点与热源识别探测系统软件组成。在线人体测温热成像仪 AK-T1008:作为传感单元,实时获取画面中人体的红外辐射数据,并形成矩阵三元色数据高精度黑体炉:作为恒温校准仪器,固有的发射频率使黑体能能作为一个很好的基础数据参考值,可稳定测温曲线的基准值
操作(笔记本)电脑:作为操作客户端,用于画面的展示、报警的接收、参数的设定、数据的查阅导出
AK-TS100智能热点与热源识别探测系统软件:智能算法软件,嵌入式的热成像仪的测温算法,含边缘计算、数据补偿、自学习温度校正
支架(三角架):用于给热成像仪与黑体炉提供视场高度与距离
4.1便携使用:设备体积小、质量轻的特点,系统所有配件、组件与设备均可放置在一个行李箱内,运输、架设十分方便简单。
4.2非接触式、安全检疫:被动式探测体表温度,无需接触或靠近被检测的人群或个体,探测距离在2-3米内,有效减低工作人员的感染风险。
4.3支持无黑体方案:高精度的黑体是实时校准重要参照物,但在疫情形势严峻的情况下,黑体作为短缺物质往往没法配给到所有应用的场所,我们也提供无需黑体的技术方案。我们的系统提供了基于机器机器学习算法+FPGA+Hi主控,在没有黑体的情况下最大程度地做到人体温度修复和补偿,测量精度同样能达到±0.3℃。
4.4高效快速:系统工作具备非常高效的探测性能。
广域范围——系统实现所见即所测,在画面中成像的目标人员群体皆成为测温对象。系统使用320×240大靶面焦平面单元,配合大广角镜头,通过图像优化使体温探测的范围大面积提升,相当于7万多个点温枪,以锥体形态向外散射3-5米形成的一个高清的画面范围。
瞬间响应——系统无论是对人体测温还是预警都能达到毫秒的级别,探测响应时间小于100ms,在人员进入画面的一瞬间即可完成人体测温及相应的报警机制。
多目标同时测温——系统具备单画面多目标测温并标注的能力,在一个场景下可对多个在监测范围内的人员进行体温探测并实时显示在视频画面中,这样可以对检疫站点的单通道多目标,甚至是多通道多目标快熟排查,由传统的点测温越级到面测温,量级提高测温的效率。
4.5智能探测:系统使用的在线式人体测温热成像仪采用前置人工智能测温技术,Hi人工智能主控+FPGA,规则型结合学习型算法,结合高精度均匀黑体炉的实时校准,能在边端实现对人体温度进行分析处理。包括实现了对中温段(0~60℃)目标的温度探测与结果输出,测温精度可达±0.3℃。
超温预警——系统默认在画面中,人体目标超过医学预警值37.3℃且不超过上限值43℃的条件即触发预警。这样不但能快速筛查出有发热风险的人员个体,同时避免了画面中高温热源引起的误报。超温预警值与上限值均可人工设置,可因地制宜调整参数。
声音提示报警——系统发现发热目标人员会发出声音警报,在画面中也有报警图标提示。
快速标定发热人员个体——系统报警时会在红外画面中标注目标发热人员,并标定该发热人员的实时体温。
4.6事件记录查阅:并同时对报警事件记录生成报表,报警报表数据包括时间、设备号、报警画面坐标、报警温度数据、报警热像画面、报警可将光画面
4.7接口开放:系统支持添加可见光视频,实现双光谱事件录像取证。系统报警时,双画面可同步报警目标坐标数据并记录人脸数据。支持接入人脸识别系统,第一时间识别发热人员的身份信息
4.8无黑体方案:高精度的黑体是实时校准重要参照物,但在疫情形势严峻的情况下,黑体作为短缺物质往往没法配给到所有应用的场所,我们也提供无需黑体的技术方案。我们的系统提供了基于机器机器学习算法+FPGA+Hi主控,在没有黑体的情况下最大程度地做到人体温度修复和补偿,测量精度同样能达到±0.3℃。
4.9安装简单:系统的组成由在线式人体测温热成像仪、黑体炉、支架、笔记本电脑组成,设备设施安装非常简单,只需在适合的位置布放配送的支架,分别把设备安装到支架上,调整视窗的角度(测温区离测温设备1.5m~3m处,黑体炉离测温设备3m-5m),再根据操作说明接通电源与网线,开启软件即可。需要的环境桌子、三插以上排插。
4.10操作简易。系统出厂时已经统一调试完毕,操作软件也随出货时安装配送。设备安装好后,只需根据操作指示打开软件与调整参数即可,需要调整的参数不超过2个。
名称 | 参数规格 | 数量 | 单位 | 备注 |
AK-T1008在线人体测温热成像仪 | 波长范围:8 - 14 µm | 1 | 台 |
|
AK-TS100智能热点与热源识别探测系统软件 | 支持超温报警 支持无黑体校准 支持多目标测温 支持目标源标定 支持可见光视频流导入 | 1 | 套 |
|
操作电脑(选配) | CUP 酷睿I5 内存4G 硬盘256G 系统 window7/8/10 显示屏 1080P | 1 | 台 | 根据实际情况定型 |
支架(选配) | 1.5~2m高三角架 | 2 | 套 |
|
电源、配件 | DC9V适配器、电源线、超5类网线 | 1 | 套 | 随系统配送 |
AK-T1008
红外探测器特性 | 探测器类型 | 非制冷型焦平面 |
波长范围 | 8 - 14 µm | |
分辨率 | 320×240 | |
噪声等效温差(NETD) | ≤60mk | |
范围与距离 |
| 20m²/0.8-3m |
红外镜头特性 | 视场 | 55°×°41 |
焦距 | 固定 | |
功能 | 测温范围 | 0℃~60℃/ 32℃~45℃ |
测温精度 | ≤±0.3℃ | |
报警响应时间 | 0.1s | |
环境适应性 | 工作温度 | -20℃- +50℃ |
存储温度 | -40℃- +60℃ | |
物理特性 | 输入电压 | DC 9V~12V |
功耗 | ≤15W | |
网络接口 | 1路 RJ45 | |
主机重量 | <0.5KG |
1.全屏幕多目标测温,实时自动追踪最高温。
2.多种伪彩色调色板,用户使用铁红色谱效果最佳。
3.智能温度测量
4.智能报警功能
可以设定报警温度范围,报警最小面积等报警组合条件,实现多点报警及跟踪,确保不漏检;同时又可避免烟头高温物体的干扰;
可将报警温度值显示大小进行设置,并用不同醒目颜色显示;
超温报警目标用醒目的红色显示,并发出声音报警信号,可触发语音报警功能;
5.工作站报警时可保存报警图像,系统记录的红外图像,可进行后期查询,分析记录;
6.测温辐射率、距离、环境温度可调节;
6.3操作电脑(选配)
屏幕 | 15.6英寸 |
分辨率 | 1920x1080P |
CPU主频 | 1.6GHz |
运行内存 | 8G |
硬盘 | 固态硬盘 256GB |
显卡类型 | 性能级独立显卡 |
显存容量 | 2GB |
